СПРАВОЧНИК · 05

Вакуумные соединения и компоненты

Какое соединение выбрать под диаметр, вакуум и частоту разборки, и из каких компонентов собирается вакуумная система.

Соединение VCR в разрезе с увеличенным видом уплотнения — Уплотняет торец, а не резьба: кольцевые выступы штуцеров вдавливаются в металлическую прокладку и образуют сплошной металлический поясок. Резьба гаек только создаёт усилие затяжки и со средой не контактирует.

KF (быстроразъёмное соединение): Пара фланцев, центрирующее кольцо с эластомерным уплотнением и зажимной хомут. Собирается без инструмента, поэтому применяется на малых диаметрах и там, где узел часто снимают. Типоразмеры KF10…KF50 — см. фланцы KF.
ISO-K и ISO-F: Один ряд диаметров, два способа стягивания: ISO-K — откидными скобами, ISO-F — болтами по окружности. Первый быстрее разбирается, второй лучше подходит для стационарных стыков большого диаметра. DN 63…500 — ISO-K и ISO-F.
CF (ConFlat): Соединение для сверхвысокого вакуума: ножевые кромки врезаются в медную прокладку. Держит прогрев, почти не выделяет летучих, прокладка одноразовая. CF10…CF400 — фланцы CF.
VCR, ZCR, VCO, ZCO: Торцевые уплотнения для газовых линий. С металлической прокладкой: VCR® — зарегистрированное обозначение Swagelok, разработчика этого соединения, ZCR — название конструктивно такого же фитинга у других производителей. С эластомерным кольцом — соответственно VCO® и ZCO. Спрашивая «фитинг ZCR» и «фитинг VCR», говорят об одном типе соединения, но взаимозаменяемость конкретных деталей проверяется по каталожным размерам.; Резьба в таком соединении только стягивает узел и со средой не контактирует. Подробно — в справке о соединении VCR.
Сильфон: Гофрированная вставка, которая берёт на себя несоосность, температурные удлинения и вибрацию. Ставится там, где жёсткий стык разошёлся бы по уплотнению — например, между насосом и камерой. См. сильфоны и ниппели.

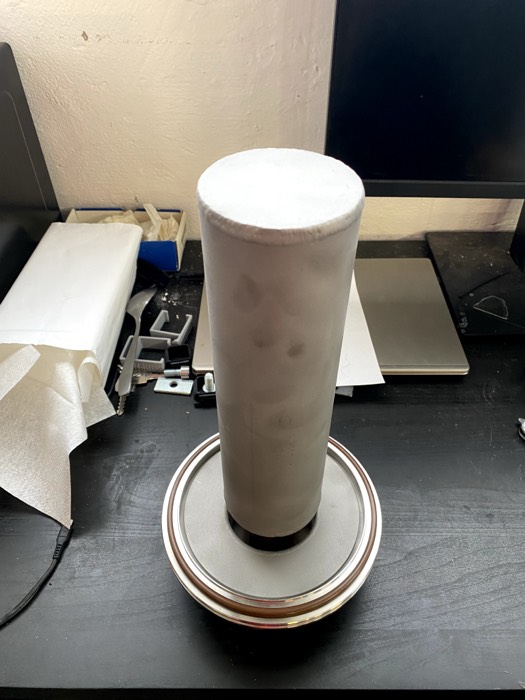

Вакуумная ловушка: Узел между насосом и камерой, задерживающий то, что не должно попасть внутрь: пары масла, влагу, частицы. Бывает азотной, сорбционной и сетчатой — см. ловушки.
Вакуумная камера: Корпус, внутри которого создаётся разрежение. Её качество определяется не толщиной стенки, а швами, поверхностями под уплотнение и отсутствием непроливаемых полостей — см. изготовление камер.
