Фланцы ISO-K

Соединение большого условного прохода с зажимом откидными скобами по окружности и эластомерным уплотнением. Основной вариант для магистралей откачки и узлов, которые разбираются регулярно, но уже не держатся хомутом KF.

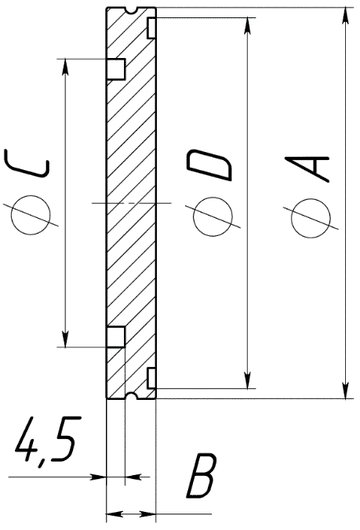

Фланец глухой (заглушка) ISO-K

ГОСТ Р 52856-2007 (ИСО 1609:1986)

Тип фланца	Диаметр условно-проходной, мм	Размер А, мм	Размер B, мм	Размер C, мм	Размер D, мм	Материал	Наименование
ISO-K	63	95	12	70	90	AISI 304	01.1.K63.304
ISO-K	80	110	12	83	105	AISI 304	01.1.K80.304
ISO-K	100	130	12	102	125	AISI 304	01.1.K100.304
ISO-K	160	180	12	153	175	AISI 304	01.1.K160.304
ISO-K	200	240	12	213	235	AISI 304	01.1.K200.304
ISO-K	250	290	12	261	285	AISI 304	01.1.K250.304
ISO-K	320	370	17	318	365	AISI 304	01.1.K320.304
ISO-K	400	450	17	400	445	AISI 304	01.1.K400.304
ISO-K	500	550	17	501	545	AISI 304	01.1.K500.304

Фланец под сварку ISO-K

ГОСТ Р 52856-2007 (ИСО 1609:1986)

Тип фланца	Диаметр условно-проходной, мм	Размер А, мм	Размер B, мм	Размер C, мм	Размер D, мм	Размер E, мм	Материал	Наименование
ISO-K	63	95	12	70	76,1	5,5	AISI 304	01.2.K63.304
ISO-K	80	110	12	83	88,9	5,5	AISI 304	01.2.K80.304
ISO-K	100	130	12	102	108	5,5	AISI 304	01.2.K100.304
ISO-K	160	180	12	153	159	5,5	AISI 304	01.2.K160.304
ISO-K	200	240	12	213	219,1	5,5	AISI 304	01.2.K200.304
ISO-K	250	290	12	261	267	5,5	AISI 304	01.2.K250.304
ISO-K	320	370	17	318	323,9	10,5	AISI 304	01.2.K320.304
ISO-K	400	450	17	400	406,4	10,5	AISI 304	01.2.K400.304
ISO-K	500	550	17	501	508	10,5	AISI 304	01.2.K500.304

КАК ЗАКАЗАТЬ

Укажите позиции и количество — вышлем цену и срок. Нужного типоразмера нет в таблице или требуется другой материал — изготовим по вашему чертежу или образцу.
