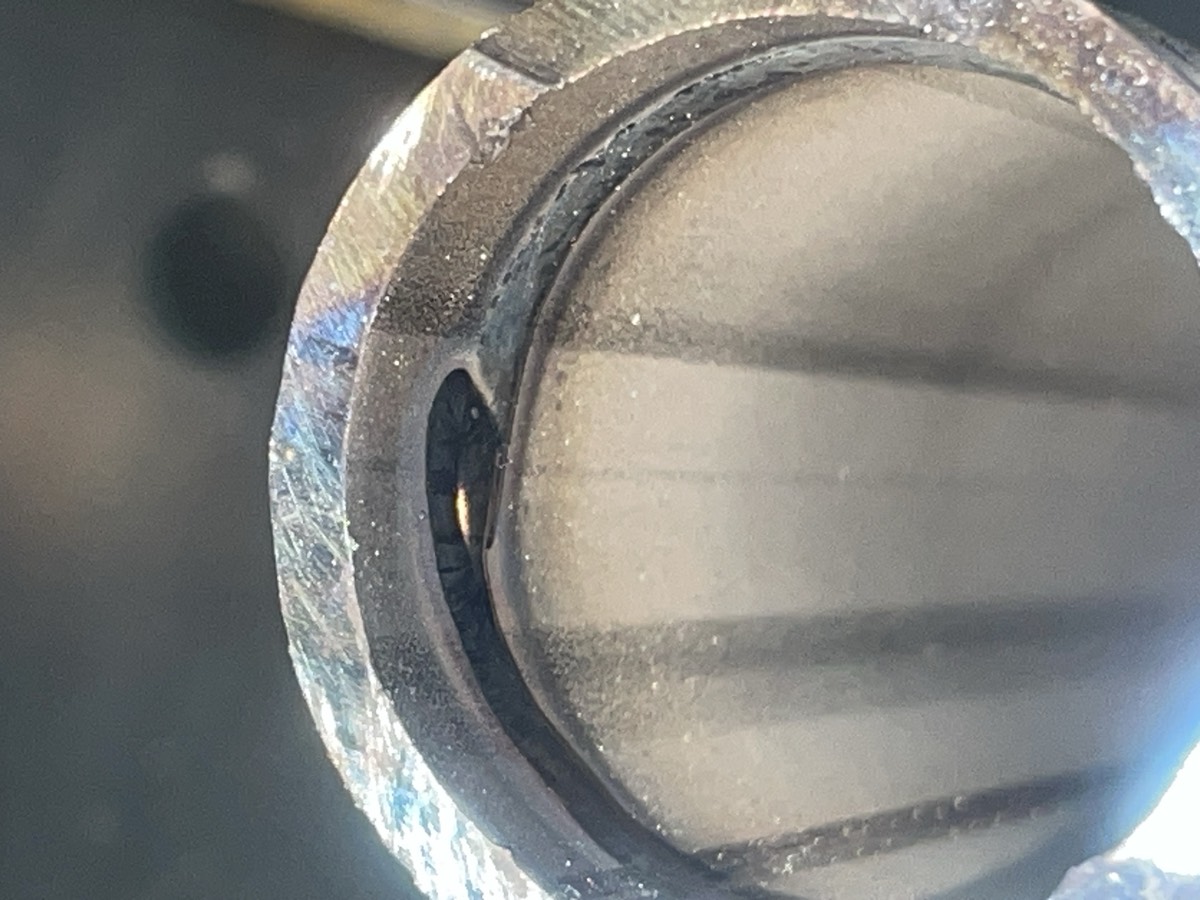

Вакуумные фланцы KF, ISO-K, ISO-F, CF
Изготавливаем фланцы всех распространённых вакуумных стандартов по типоразмерным рядам ГОСТ — и под трубу требуемого диаметра, когда стандартного ряда не хватает. Материал по умолчанию AISI 304, по требованию 316L или 12Х18Н10Т.
Нет нужного типоразмера — изготовим. Фланец под трубу нужного диаметра, из другой марки стали или взамен импортного.
Типоразмеры, размеры, артикулы
Полные таблицы по каждому стандарту: присоединительные размеры, толщины, число и диаметр отверстий, обозначения для заказа.
Фланцы KF
KF10, KF16, KF25, KF40 — под сварку и глухие.
Фланцы ISO-K
DN 63…500 — под сварку и глухие, зажим скобами.
Фланцы ISO-F

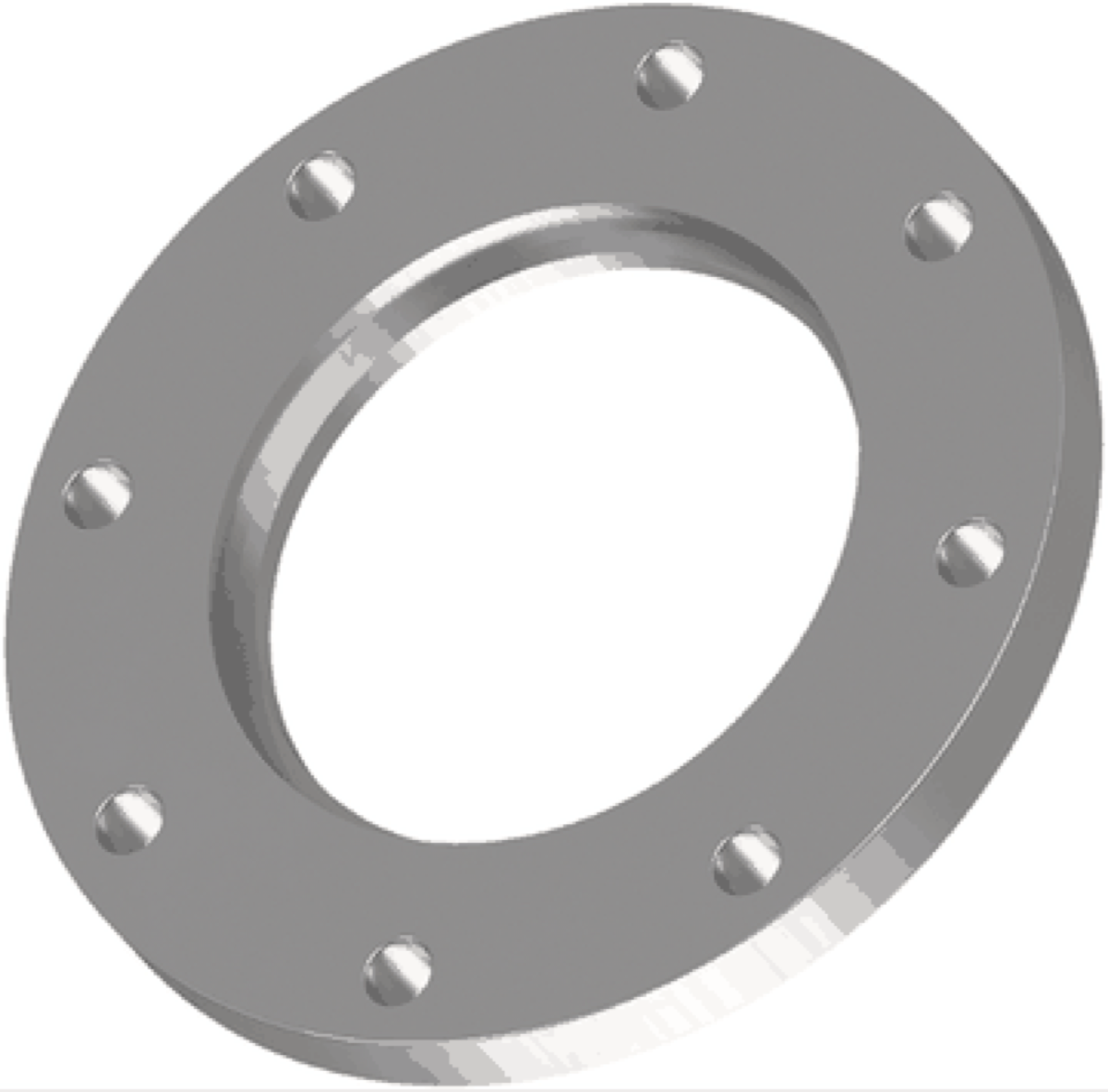

DN 63…500 — под сварку, глухие, под болты с резьбой.
Фланцы CF
CF10…CF400 — девять исполнений, включая поворотные и двусторонние.
Фланцы COF
Высоковакуумные по ГОСТ Р 26526-85, типы F и M.
Четыре системы под разные задачи
Выбор определяют рабочий вакуум, диаметр тракта, нужна ли частая разборка и будет ли система прогреваться.
| Стандарт | Типоразмеры | Уплотнение | Где применяется |
|---|---|---|---|
| KF быстроразъёмный |
KF10 — KF50 | Эластомерное кольцо в центрирующем кольце, зажим хомутом | Форвакуум и высокий вакуум на малых диаметрах, участки с частой разборкой, подключение насосов и приборов |
| ISO-K с откидными скобами |
ISO-K 63 — 500 | Эластомерное кольцо, зажим скобами по окружности | Большие условные проходы, магистрали откачки, соединения, которые разбираются регулярно |
| ISO-F болтовой |
ISO-F 63 — 500 | Эластомерное кольцо, сквозные отверстия или резьба под болты | Стационарные соединения большого диаметра, крепление камер и крупных узлов |
| CF прогреваемый |
CF10 — CF400 | Медная прокладка, ножевые кромки, болтовое соединение | Сверхвысокий вакуум, прогреваемые системы, аналитическое и исследовательское оборудование |
Исполнения
По каждому стандарту изготавливаем полный набор исполнений:
- под сварку — приварной фланец под трубу соответствующего диаметра;
- глухой (заглушка) — для закрытия неиспользуемых портов;
- поворотный — с вращающимся кольцом, когда нужно совместить отверстия без проворота трубы;
- двусторонний и двусторонний с портом — для проходных и измерительных узлов;
- под болты с резьбой — исполнение с резьбовыми отверстиями вместо сквозных.
Типоразмеры и стандарты
| Фланцы ISO-K и ISO-F | ГОСТ Р 52856-2007 (ИСО 1609:1986) |
| Фланцы и адаптеры CF | ГОСТ Р 34984-2023 (ISO 3669:2023) |
| Ряд ISO-F | DN 63, 80, 100, 160, 200, 250, 320, 400, 500 |
| Ряд CF | DN 10, 16, 25, 40, 50, 63, 100, 160, 200, 250, 275, 300, 350, 400 |
| Материал | AISI 304 по умолчанию; по требованию 316L, 321, 12Х18Н10Т, титан — см. материалы |
| Нестандарт | изготовление под трубу требуемого диаметра |
| Маркировка | обозначение по нашей системе артикулов, например 01.2.F160.304 |
Полные таблицы размеров по каждому исполнению — присоединительные диаметры, толщины, расположение и число отверстий — высылаем по запросу вместе с коммерческим предложением.
Изготовление под задачу
Стандартные ряды закрывают большинство случаев, но не все. Если нужен фланец под нетиповой диаметр трубы, с дополнительным портом, из другой марки стали или взамен импортной детали, которую больше не поставляют, — пришлите чертёж, эскиз или сам образец. Присоединительные размеры повторим точно, чтобы деталь встала на место прежней без переделки обвязки.
Опишите задачу — ответим с оценкой
Чем конкретнее исходные данные — материал, геометрия, условия эксплуатации, — тем точнее будет ответ. Чертёж или эскиз ускоряет подбор технологии.
